固有频率测试

1）量仪本体

一个独立工位，放置在工作台上，也可以以后集成在测量机上

把电脑，显示，放大器，电箱集成在一个整体上(以后如果需要集成到测量机上，需要将各部件分开)

配置柔性工件安装定位支架，可以通过调整位置适应不同的工件定位要求

配置自动敲击锤，上下高度调整以适应

一个麦克风采样声音频率，进入放大器进行数据处理

2）放大器

AD分辩率: 24bit

信噪比：≥100 dB

AD精度: 优于0.5％

输入方式：电压/电荷/IEPE输入，可通过软件设置

电压/IEPE输入范围: ±10VP

放大倍数:1倍、10倍、100倍

滤波器：每通道独立的模拟滤波+数字抗混叠滤波

采样频率: 4通道同时工作时,每通道最高128K并行采样

数据传输方式:USB2.0

采样方式: 实时采样、实时显示、连续存盘(容量取决于计算机的硬盘)

供电电源: 100 – 240V AC ,50/60HZ

3）测量软件功能

采用高速USB2.0接口保证了连接PC的方便性以及高速的数据传输；

高精度、低失真、低噪声；

内置程控增益放大器、模拟滤波器以及实时数字滤波；

24位高精度ADC，4通道并行采集，每通道采样率都可以高达128KHz；

输入方式电压、电荷、IEPE可选；

具有丰富的多种参数设置功能、多种采样方式、丰富的时域、频域分析处理功能；

支持多种文件存储格式，并支持多种文件格式的转换。

针对不同型号的刹车盘可以建立不同的配置文件，方便不同型号的刹车盘交替检测。

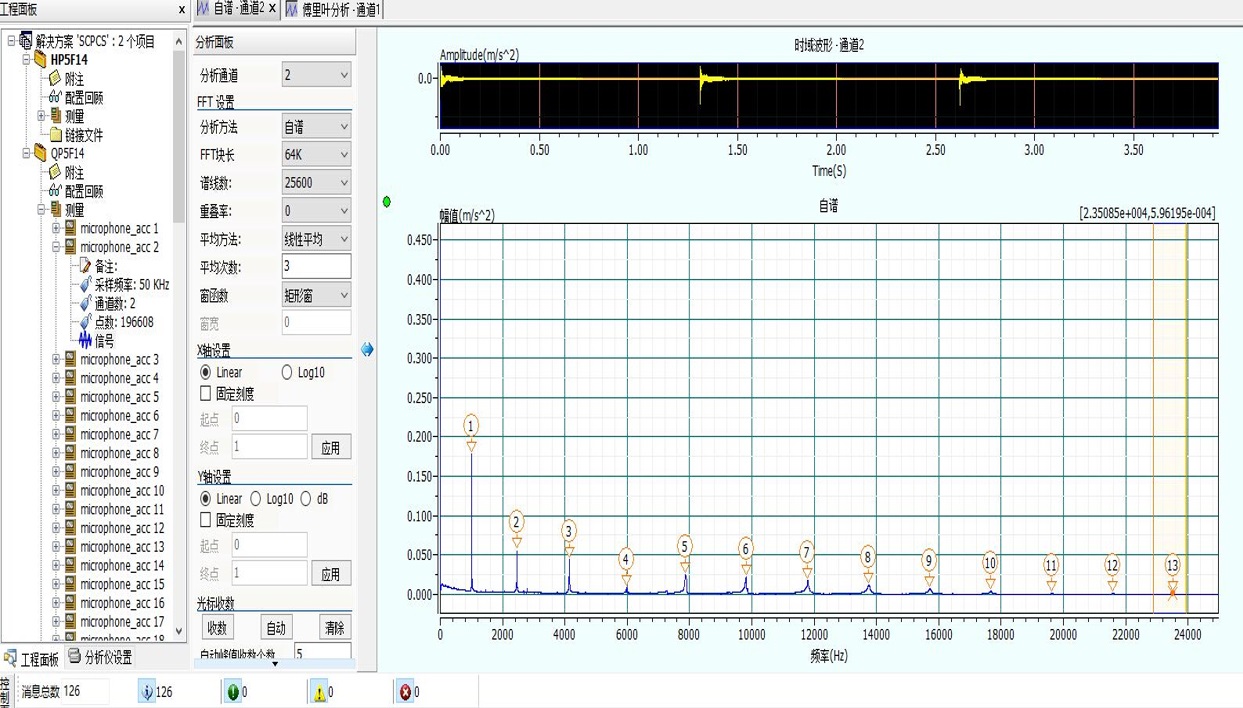

参考软件测量页面
